XCMG XDN500 FRP GRP Fibra de vidrio Microtunnel Micro túnel Pipelay Boring Trenchless Slurry Balance Rock Pipe Jacking Machine
I Performance &Characterística de XCMG XDN500
1.Espacio pequeño：El diseño de peso ligero y la estructura compacta desmontada hacen que la ocupación del espacio sea más pequeña, lo que puede reducir en gran medida el impacto en el tráfico.
2.Control remoto visual：En el proceso de jacking, operador en el quirófano puede monitorear en tiempo real todo el proceso de construcción y dominar con precisión la velocidad de corte exacta,ruta de viaje y condiciones de trabajo, etcetera., que es realizar la visualización del control remoto.
3.Habilidad de romper rocas：El jacking de tubo puede romper la dureza de la roca hasta 300MPa con placa de mariposa cónica.
4.Trituradora de cono excéntrico：El diseño especial de la trituradora de cono excéntrico grande puede mejorar la eficiencia de trabajo con trituración secundaria.
5.Control de velocidad sin pasos：Según diversas condiciones de construcción, el operador puede controlar la velocidad de los cilindros de toma y el flujo de lodos ajustando el convertidor de frecuencia, lo que hace una gran adaptabilidad y seguridad.
II Especificación técnica de XDN500 Máquina de toma de tuberías de micro tunelización
Modo producto：XDN500 máquina de toma de tubos de equilibrio de lodo
Fabricante：Xuzhou XCMG Fundación construcción Maquinaria Co., Ltd.
XDN500 Microtunnel slurry balance tubo jacking es diseño dividido, incluyendo escudo articulado, plataforma de jacking, estación de jacking principal, estación del operador y el armario de control eléctrico, etcetera. utilizando el control del PLC, visualización de pantallas y otras tecnologías de control avanzadas con la tecnología patentada de la empresa, los principales parámetros y tecnologías de control han alcanzado el nivel avanzado internacional. Los principales componentes, incluido el sistema hidráulico, reductor de engranajes, sistema de control eléctrico con calidad fiable se importan de manufacturas internacionalmente famosas
III XCMG Pipelay Máquina de perforación Introducción a la tecnología
1.Escudo articulado
El diseño modular es conveniente para el desmontaje y el transporte; Adoptar un reductor de engranajes de gran alcance especial, con un volumen mínimo, par de salida máximo; Alimentar & sistema de descarga de lodos está equipado con una válvula de derivación y la válvula de derivación dentro o fuera de la tubería. El control de cada válvula de derivación no es sólo para cumplir con la alimentación de lodos y descarga de lodos en el eje de trabajo y la máquina, pero también ser capaz de alimentar lodos a través de la tubería exterior para satisfacer la necesidad de construcción.
Potencia nominal :22kW
Tensión nominalAC220V(trifásico60Hz)
Par de salida nominal:15.3kN·m
Velocidad de salida nominal:13.7r/min
Máximo ángulo de dirección: 3°
Diámetro de la línea de lodo:3En
Peso de trabajo:2.85t
2.Plataforma Jacking
La máquina de toma de tuberías XDN500 adopta dos cilindros principales, toma de aire deslizante y tapón &ranuras de diseño que puede realizar el conector de calificación.
Accidente de robo: 760mm2
Ancho total:1585 mm
Longitud total: 2260 mm
Peso de trabajo:2.8t
3.Estación de la bomba de robando principal
El motor de la estación de toma principal puede realizar un ajuste de velocidad sin pasos. La aplicación de la tecnología de confluencia hidráulica mejora la eficiencia de la plataforma de toma.
Bomba combinada: HAWE RZ8.4/2-21
Presión máxima: 35MPa
Peso del trabajo: 700kg
Potencia nominal: 7.5kW

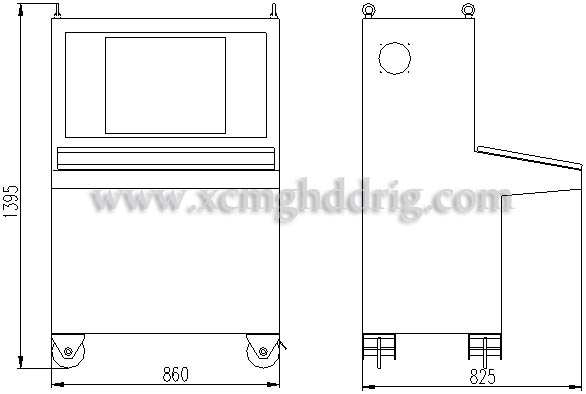

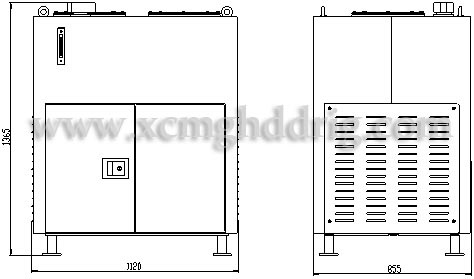

4.Estación del operador
El conector de tuberías adopta tecnología avanzada de control PLC y pantalla de pantalla grande de 15 pulgadas, fáciles de observar. Por los parámetros de la detección de fases, detección de presión, detección de corriente, detección de límite de válvula de derivación, etcetera. para monitorear y alarmar que protegen eficazmente la máquina y la seguridad de la construcción.
Plc: Omron
Tensión nominalAC220V(trifásico60Hz)
Frecuencia de trabajo: 60Hz

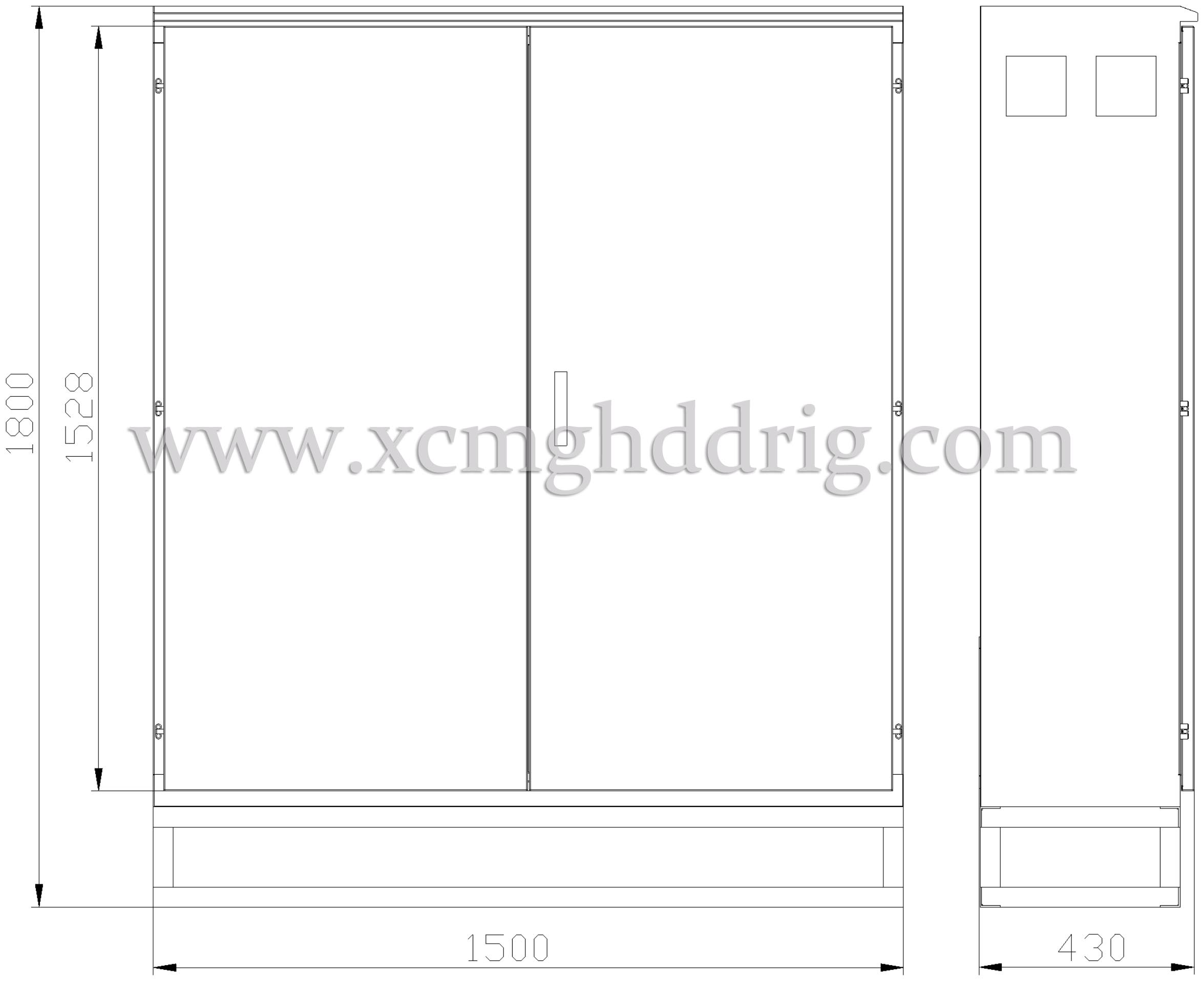

5.Contenedor de control electrónico
Control del circuito relevante del sistema de alimentación, convertidor de frecuencia de la estación de toma principal, Alimentar &convertidor de frecuencia de descarga de lodos y cada válvula operada electromagnéticamente. El rendimiento es estable y la calidad es una calidad fiable.
Toda la tensión de entradaAC220V(trifásico60Hz)
Potencia del motor de escudo articulado22kW
Potencia del motor de la bomba de la máquina: 0.18kW
Potencia del motor de toma de corriente principal: 7.5kW
Potencia del motor de lodo de alimentación: 5.5kW
Potencia motor de descarga de lodos: 11kW
Peso del trabajo: 100kg
IV XCMG XDN500 Principales parámetros técnicos
| Artículos | Parámetros | ||
| Escudo articulado | Reductor de velocidad | Potencia nominal | 22kW |
| Tensión nominal | Ac220v(trifásica) | ||
| Par de salida nominal | 15.3kN.m | ||
| Velocidad nominal de salida nominal | 13.7r/min | ||
| Dirección | Número de cilindros de dirección | 3Establecer | |
| Fuerza por cilindro | 220kN | ||
| Carrera por cilindro de dirección | 18mm | ||
| máximo. ángulo de dirección | 3° | ||
| Tamaño del escudo articulado | 715mm x 2950mm | ||
| Peso | 2.85t | ||
| Plataforma Jacking | Peso | 2.8t | |
| Empuje | 1000kN2 | ||
| Velocidad máxima de conducción | 160mm/min | ||
| Tamaño del transporte | 22601585 x 1070 mm | ||
| Dimensiones del eje | Dimensiones del eje de lanzamiento | 2540mm | |
| Dimensiones del eje de recepción | 1540mm | ||
| Estación de robando principal | Poder | 7.5kW | |
| Presión máxima | 35MPa | ||
| Peso | 700kg | ||
| Estación de operación | Tamaño total | 860mm 825mm a 1395mm | |
| Toda la tensión de entrada | Ac220v(trifásica) | ||
| Frecuencia de trabajo | 60Hz | ||
| Armario de control eléctrico | Tamaño total | 1500mm 430mm a 1800mm | |
| Toda la tensión de entrada | Ac220v(trifásica) | ||
| Frecuencia de trabajo | 60Hz | ||
V.XCMG XDN500 suspensión balance de tubería de la máquina de jacking configuración de la pieza principal
| Nombre | Fabricante |
| Reductor de velocidad | XCMG |
| Bomba principal | HAWE alemán |
| Bomba auxiliar | HAWE alemán |
| Cuchillos de corte | Japonés HANNANTEX |
| La estación de bombeo hidráulico de la máquina | HAWE alemán |
| Convertidor | Taiwan Shihlin |
| Plc | OMRON japonés |
| Motor de control de frecuencia | WANNAN MOTOR |
| Valor hidráulico de la estación de toma principal | Rexroth alemán |
| Taquímetro hidráulico | ALEMÁN HONSBERG |
VI. El aspecto de la máquina y el transporte
1.Escudo articulado
000xdn500 FRP máquina de microtúnelLa dimensión de la cubierta articulada de 715 mm a 2950 mm
Peso de transporte del escudo articulado2.85t
00xdn500 máquina de toma de tuberías
fábrica de microtunel de fibra de vidrio
fábrica de la máquina de mandrinado de tuberías
Slurry Balance Rock Pipe Jacking Machine
